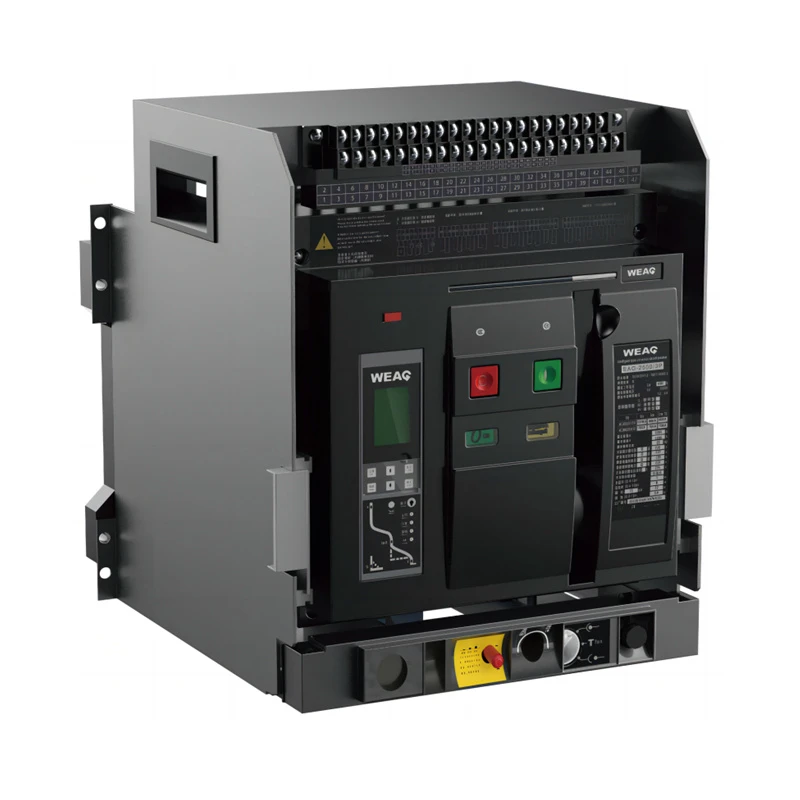

Name: Çin Özelleştirilmiş 630A 800A 1000A Çekmece Tipi Sabit Tip Bara ACB Üreticileri Tedarikçiler
Brand: WEAG
SKU: 238169630

Açıklama

Soruşturma göndermek

Ürün Açıklaması

● Model NO.: EAG-325, EAG-425

● Anma Akımı: 630A, 800A, 1000A

● Nominal çalışma voltajı: AC 400V, 630V

● Kutup sayısı: 3 Kutup, 4 Kutup

● Sabit tip ve Çekmece tipi

● Özellik: Kısa devre, aşırı akım, topraklama arıza koruması, bağlantı kesme vb.

● Bağlantı modu: yatay bağlantı

ürün tanıtımı

EAG serisi 630A 800A 1000A Çekmece tipi Sabit tip Bara ACB, AC güç dağıtım sistemlerinde kullanım için tasarlanmıştır. Bu ACB'ler 50Hz frekansında çalışmaya uygundur ve 630A'dan 1000A'ya kadar geniş bir nominal akım aralığına sahiptir. Özellikle güç dağıtımı yapmak ve devreleri ve güç kaynağı cihazlarını aşırı yük, düşük voltaj, kısa devre, tek fazlı topraklama hasarı gibi çeşitli arızalardan korumak ve bağlantı kesme işlevi sağlamak için özel olarak tasarlanmıştır.

EAG serisi 630A 800A 1000A Çekmece tipi Sabit tip Busbar ACB'ler 1000V nominal yalıtım voltajı ve AC400V veya AC690V nominal çalışma voltajında çalışabilir. Bu kesiciler, elektrik sistemi için kapsamlı koruma sunan çoklu koruma fonksiyonlarıyla donatılmıştır. Yüksek seçim koruma yetenekleriyle, elektrik arızaları ve kesintileri riskini en aza indirerek güç kaynağının güvenilirliğini artırırlar.

EAG serisi 630A 800A 1000A Çekmece tipi Sabit tip Busbar ACB, kurulum ve bakımda esneklik sağlar. Çekmece tipi tasarım, devre kesicinin kolayca takılmasını ve çıkarılmasını sağlayarak hızlı ve etkili servis sağlar. Öte yandan, sabit tip tasarım daha kalıcı ve güvenli bir kurulum seçeneği sunar.

Gelişmiş koruma özelliklerini bünyesinde barındırarak ve çeşitli voltaj ve akım gereksinimleriyle uyumluluğu garanti ederek, EAG serisi 630A 800A 1000A Çekmece tipi Sabit tip Busbar ACB dağıtım sistemlerinde güvenilir ve emniyetli bir çalışma sağlar. Güç kaynağının bütünlüğünü ve istikrarını korumada önemli bir rol oynar, gelişmiş koruma sunar ve elektrik sisteminin genel güvenilirliğini iyileştirir.

Ürün özellikleri

Tip			EAG-325, 425
Anma akımı (A)	İçinde		630, 800, 1000
Anma servis voltajı (V)	Sen		AC 400V% 2c 690V
Anma yalıtım gerilimi (V)	Kullanıcı arayüzü		1000V
Anma darbe dayanım gerilimi (kV)	Uimp (Türkçe)		12
Kutup sayısı	P		3, 4
N kutbu için anma akımı (A)			%100 İçinde
Anma nihai kısa devre kesme kapasitesi (kA)	Yoğun bakım	400V	80
		690V	50
Anma çalışma kısa devre kesme	Ics	400V	80
		690V	40
Anma kısa devre dayanım akımı (kA)	Ben de öyle	400V	55
		690V	40
Kırılma zamanı (ms)			＜30
Kapanış saati (ms)			＜70
Yaşam (C/O dönemi)	Mekanizma		15000
	Elektrik		7000
Genel boyutlar: Y×G×D (mm)	Çizim tipi	3P	433×375×390
		4P	433×470×390
	Sabit tip	3P	402×368×290
		4P	402×463×290

Normal hizmet koşulları

Ortam sıcaklığı: -5 derece ~+40 derece; 24 saat içinde ortalama değer +35 dereceden fazla olmamalıdır. +40 derecenin üzerinde kullanıcı, aşağıda açıklandığı gibi kapasiteyi düşürmelidir:

Mod ve Çerçeve Akımı		+40 derece	+50 derece	+60 derece
EAG-325, 425	630A	630A	630A	630A
	800A	800A	800A	800A
	1000A	1000A	1000A	1000A
	1250A	1250A	1250A	1250A
	1600A	1600A	1550A	1550A
	2000A	2000A	1900A	1750A
	2500A	2500A	2150A	2000A

Son hava koşulları: Maksimum sıcaklık +40 derece, Hava bağıl nemi %50'den fazla değil. Daha yüksek bağıl nem, daha düşük sıcaklık, örneğin 20 dereceden %90'a kadar. Çiylenme nedeniyle ara sıra meydana gelen durumlar için önlem almak.

Saha rakımı: 2000m ve üzeri.

Kirlilik seviyesi: Ⅲ

Montaj kategorisi

Hava devre kesicisinin ana devreleri, düşük gerilim tetikleme bobini ve güç trafosu birincil bobini için montaj kategorisi IV. Yardımcı devreler, kontrol devreleri için montaj kategorisi Ⅲ.

Montaj koşulları: Diklik ve açısallık 5 dereceden az veya eşit. Hava devre kesicisi patlayıcı olmayan, iletken olmayan toz, yetersiz korozyon metali ve tahrip edici yalıtım koşulları olmadan monte edilmelidir.

Sorular ve cevaplar

S: EAG hava devre kesicisi (ACB) nedir?

A: Elektrik akımlarının kesilmesi sırasında oluşan elektrik arkını söndürmek için ortam olarak havayı kullanan bir devre kesici türüdür. Genellikle güç dağıtım sistemlerindeki elektrik devrelerinin korunması ve kontrolü için kullanılır.

S: EAG hava devre kesicisi nasıl çalışır?

A: Hava ile dolu bir bölmede bulunan bir dizi kontaktan oluşur. Aşırı akım veya arıza oluştuğunda, EAG ACB'nin trip ünitesi anormal durumu algılar ve kontakların açılmasını tetikler. Kontaklar arasında oluşan ark, çevredeki hava tarafından söndürülür ve akım akışı kesilir.

S: EAG hava devre kesicilerini kullanmanın avantajları nelerdir?

A: EAG ACB'lerin bazı avantajları arasında yüksek akımları idare edebilme yeteneği, çeşitli çevre koşullarında güvenilir çalışması ve sık anahtarlama işlemlerine uygunluğu yer alır. EAG ACB'ler ayrıca ayarlanabilir trip ayarları, yüksek kesme kapasiteleri ve kolay bakım sunar.

S: EAG hava devre kesicilerinin farklı tipleri nelerdir?

A: EAG ACB’ler esas olarak iki tiptedir: Şalt panolarına kalıcı olarak monte edilen sabit tip EAG ACB’ler ve bakım veya değiştirme amaçlarıyla panolara takılıp çıkarılabilen çekmeceli EAG ACB’ler.

S: EAG hava devre kesicilerinin tipik uygulamaları nelerdir?

A: EAG Hava devre kesicileri genellikle elektrik dağıtım sistemlerinde, elektrik trafo merkezlerinde, endüstriyel tesislerde, ticari binalarda ve güvenilir devre koruması ve kontrolünün gerekli olduğu diğer tesislerde kullanılır.

S: EAG hava devre kesicileri hem AC hem de DC uygulamaları için kullanılabilir mi?

A: EAG ACB'leri öncelikle AC uygulamaları için tasarlanmıştır, çünkü çalışma ve ark söndürme mekanizmaları alternatif akımlar için optimize edilmiştir.

S: Belirli bir uygulama için doğru EAG hava devre kesicisini nasıl seçersiniz?

A: Nominal akım, voltaj, kısa devre seviyesi, kesme kapasitesi, diğer koruyucu cihazlarla koordinasyon ve özel uygulama gereksinimleri gibi faktörler dikkate alınmalıdır. Veya uygun seçim için lütfen WEAG satış ekibine danışın.

S: EAG hava devre kesicileri için hangi bakım gereklidir?

A: EAG ACB'lerinin düzenli bakımı, temizlik, kontakların incelenmesi, yağlama ve mekanik ve elektrik bileşenlerinin kontrol edilmesini içerir. Optimum performans ve güvenilirliği sağlamak için WEAG'ın yönergelerini takip etmek ve rutin bakımı planlamak önemlidir.
