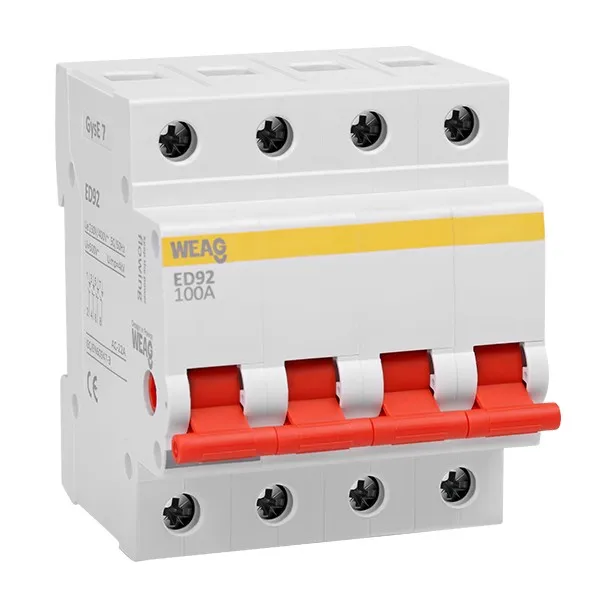

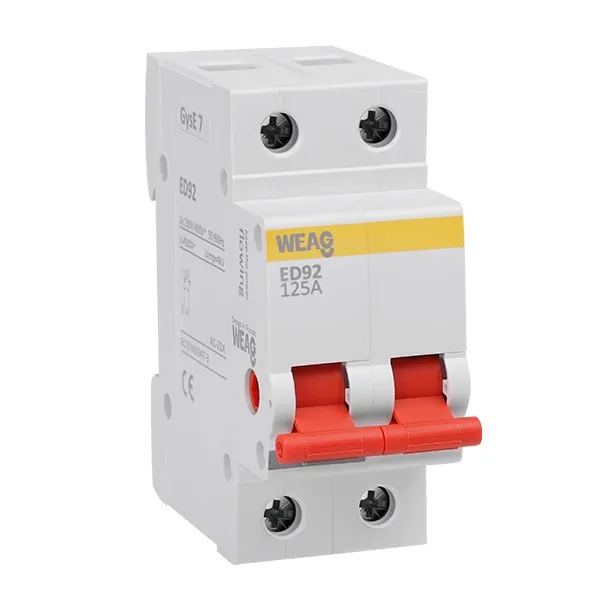

ED92 serisi Din Ray İzolasyon Anahtarı, öncelikle terminal birleşik elektrikli cihazlarda ana anahtar olarak kullanılır. Ek olarak, çeşitli küçük güç elektrikli cihazları ve aydınlatmayı nadiren kontrol etmek için kullanılabilir. Özellikle 50/60Hz frekansı, 415V nominal voltajı ve 125A maksimum nominal akımı olan AC elektrik sistemlerinde kullanım için tasarlanmıştır.
ED92 serisi Din Ray İzolasyon Anahtarının temel amacı, elektrik ekipmanında bakım ve onarım faaliyetleri sırasında çalışanların güvenliğini sağlayarak güç kaynağını etkili bir şekilde izole etmektir. Güç kaynağını kesmek, kazara enerjilenmeyi önlemek ve personeli elektrik tehlikelerinden korumak için güvenilir bir yol sağlar.
ED92 serisi Din Ray İzolasyon Anahtarı, endüstriyel ve madencilik işletmeleri, yüksek katlı binalar, inşaat sahaları, ticari kuruluşlar ve konut ortamları gibi elektrikli ekipmanların sık sık denetlenmesi ve bakımının yapılması gereken endüstrilerde yaygın uygulama bulmaktadır.
Bu ED92 serisi Din Ray İzolasyon Anahtarı, uluslararası alanda tanınan güvenlik ve performans gerekliliklerine uygunluğunu garanti eden IEC/EN60947-3 standardına uygundur.
Yapı ve Özellikler
● Mevcut kapasite artırıldı ve elektrikli tahrik kompanzasyonu tam olarak uygulandı.
● Özel tasarımlı çalışma mekanizması sayesinde güvenilir çalışma.
● Güvenli kullanım sağlanır.
Teknik veri
Standart
IEC/EN60947-3
Anma akımı In
16, 20, 32, 40, 50, 63, 80, 100, 125A
Kullanım kategorisi
AC-22A
Kısa süreli dayanım akımı Icw
12Ie, t=1ler
Anma kısa devre yapma kapasitesi Icm
20le, t=0.1s
Anma yapım ve kesme kapasitesi
3Ie, 1.05Ue, cosφ=0.65
Polonyalılar
1P, 2P, 3P, 4P
Anma gerilimi Ue
240/415V~
Yalıtım gerilimi Ui
690V
Orantılı frekans
P 2f60Hz
Nominal kesme kapasitesi
3000A
Enerji sınırlayıcı sınıf
3
Nominal darbe dayanım gerilimi (1.5/50) Uimp
4,000V
1 dakika boyunca ind. Frekansında dielektrik test voltajı
2 kV
Elektriksel ömür
4,000 Döngü
Mekanik ömür
10,000 Döngü
Temas pozisyon göstergesi
Evet
Koruma derecesi
IP20
Termal elemanların ayarlanması için referans sıcaklığı
30 derece
Ortam sıcaklığı (Günlük ortalama 35 derece ve üzeri)
-5 derece ~+40 derece, Maksimum %95 nem
Terminal bağlantı türü
Kablo/Pim tipi bara
Kablo için maksimum terminal boyutu
50 mm2
Maksimum Sıkma Torku
3,5 Nm
Montaj
35mm DIN rayına montaj
Bağlantı
Üstten ve alttan
Paketleme metodu
1P
2P
3P
4P
240 Adet
120 Adet
80 Adet
60 Adet
Sorular ve cevaplar
S: ED92 serisi DIN ray izolasyon anahtarı nedir?
A: ED92 serisi DIN ray izolasyon anahtarı, çeşitli elektrikli bileşenlerin kolay montajı için kullanılan standart bir metal ray olan DIN rayına monte edilmek üzere tasarlanmış bir elektrik anahtarıdır. Özellikle elektrik devrelerini güç kaynağından ayırarak izole etme aracı sağlamak için tasarlanmıştır.
S: ED92 serisi DIN ray izolasyon anahtarının amacı nedir?
A: ED92 serisi DIN ray izolasyon anahtarının temel amacı, elektrik devrelerini izole etmek için kullanışlı ve kompakt bir çözüm sağlamaktır. Belirli bir devreye veya ekipmana giden güç kaynağının kesilmesine olanak tanır ve bakım, onarım veya sorun giderme faaliyetleri sırasında personelin güvenliğini sağlar.
S: ED92 serisi DIN ray izolasyon anahtarı nasıl çalışır?
A: ED92 serisi DIN ray izolasyon anahtarı, elektrik devresini manuel olarak açarak veya kapatarak çalışır. Genellikle "açık" veya "kapalı" konuma getirilebilen bir kol veya tutamağa sahiptir. "Kapalı" konuma getirildiğinde, anahtar elektrik akışını keserek bağlı devreyi güç kaynağından izole eder.
S: ED92 serisi DIN ray izolasyon anahtarları genellikle nerelerde kullanılır?
A: ED92 serisi DIN ray izolasyon anahtarları genellikle çeşitli endüstriyel, ticari ve konut uygulamalarında kullanılır. Bakım, onarım veya güvenlik amaçları için elektrik devrelerinin izolasyonunun gerekli olduğu kontrol panellerinde, dağıtım panolarında, makine ve ekipmanlarda sıklıkla kullanılırlar.
S: ED92 serisi DIN ray izolasyon anahtarının kullanılmasının faydaları nelerdir?
A: ED92 serisi DIN ray izolasyon anahtarının kullanılmasının bazı faydaları şunlardır: ● Kompakt ve yerden tasarruf sağlayan tasarım. ● DIN raylarına kolay montaj. ● Devrelerin hızlı ve güvenilir bir şekilde izole edilmesini sağlar. ● Bakım ve onarım faaliyetleri sırasında elektrik güvenliğini arttırır. ● Belirli devrelere veya ekipmanlara giden güç kaynağının kolayca kesilmesine olanak tanır.
S: ED92 serisi DIN ray izolasyon anahtarları yüksek akımları kaldırabilir mi?
A: Evet, ED92 serisi DIN ray izolasyon anahtarları farklı yük gereksinimlerini karşılamak için çeşitli akım değerlerinde mevcuttur. 125A'ya kadar yüksek akımları kaldıracak şekilde tasarlanabilir.
S: ED92 serisi DIN ray izolasyon anahtarları herhangi bir standarda uygun mudur?
A: DIN ray izolasyon anahtarları genellikle IEC/EN 60947 serisi gibi ilgili elektrik standartlarına uyacak şekilde tasarlanmıştır. Bu standartlara uyum, anahtarların belirli güvenlik ve performans gerekliliklerini karşılamasını sağlar. Belirli DIN ray izolasyon anahtarı modeliyle ilişkili belirli standartları ve sertifikaları doğrulamak önemlidir.
S: ED92 serisi DIN ray izolasyon anahtarının ortak özellikleri nelerdir?
A: ED92 serisi DIN ray izolasyon anahtarının ortak özellikleri arasında kompakt tasarım, modüler yapı, açıkça işaretlenmiş AÇIK/KAPALI konumları, manuel kullanım için bir tutamak veya kol ve standart DIN ray montajına uyumluluk yer alabilir.
S: ED92 serisi DIN ray izolasyon anahtarı birden fazla kutbu idare edebilir mi?
A: Evet, ED92 serisi DIN ray izolasyon anahtarları, uygulama gereksinimlerine bağlı olarak tek kutuplu, çift kutuplu ve çok kutuplu yapılandırmalarda mevcuttur. Çok kutuplu anahtarlar, birden fazla devrenin aynı anda izolasyonuna olanak tanır.
S: DIN rayı izolasyon anahtarını KAPALI konumda kilitlemek mümkün müdür?
A: Evet, ED92 serisi DIN ray izolasyon anahtarları, anahtarı KAPALI konumda kilitlemek için hükümlere sahiptir. Bu özellik, anahtarın yetkisiz veya kazara çalıştırılmasını önleyerek ekstra bir güvenlik katmanı ekler.
S: Acil anahtarlama fonksiyonuna sahip ED92 serisi DIN ray izolasyon anahtarları var mı?
A: Evet, acil durum anahtarlama işleviyle özel olarak tasarlanmış ED92 serisi DIN ray izolasyon anahtarları. Bu anahtarlar, kritik durumlarda hızlı tanımlama için kırmızı renkli kollar veya acil durdurma işaretleri gibi ek özelliklerle donatılmıştır.
S: ED92 serisi DIN ray izolasyon anahtarları gösterge ışığı veya sigorta gibi ek özelliklere sahip midir?
C: Evet, ED92 serisi DIN ray izolasyon anahtarları, anahtarın durumu hakkında görsel geri bildirim sağlamak için dahili göstergeyle birlikte gelir.
S: ED92 serisi DIN ray izolasyon anahtarını seçerken hangi hususlara dikkat edilmelidir?
A: ED92 serisi DIN ray izolasyon anahtarını seçerken, uygulama için gerekli akım ve gerilim değerleri, ihtiyaç duyulan kutup sayısı, boyutlar ve DIN rayına montaj uyumluluğu, özel çevre koşulları ve amaçlanan kullanım için gerekli olan ek özellikler dikkate alınması gereken önemli faktörlerdir.
